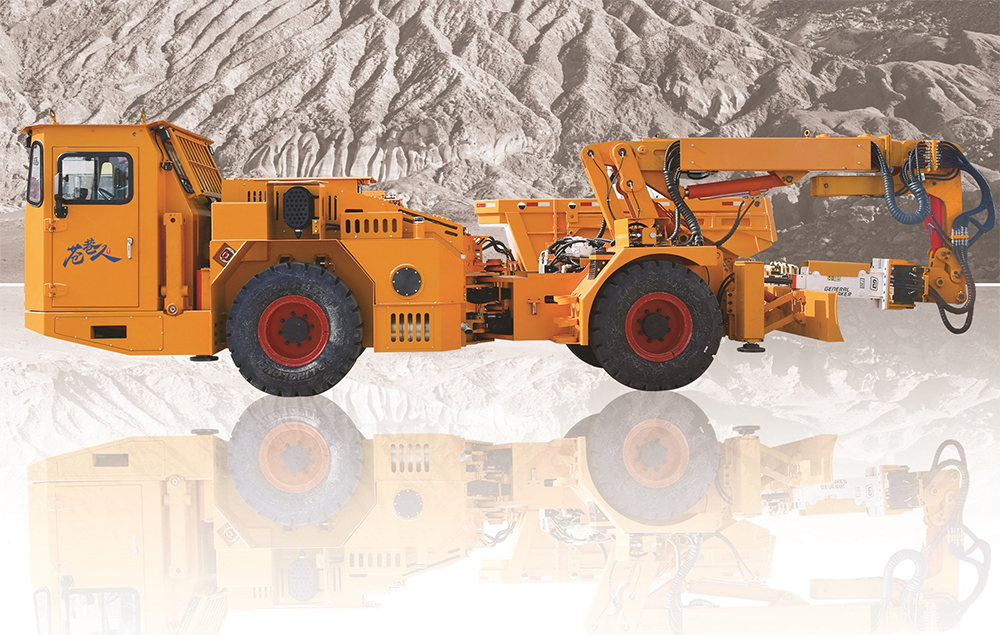

撬毛台车是专门为地下矿山设计的一款井下撬毛作业的专用机械化设备,可广泛用于矿山开采、工 程隧道等巷道爆破后的浮石清理作业,具有施工作业灵活,效率高,安全可靠等特点,是矿山安全生 产和现代化矿山不可缺少的配套设备。
★ 倒车影像
★ 集中润滑系统
★ 集中灭火系统
★ 全封闭空调驾驶室
★ 选装国内外一流品牌柴油机,排放可达国IV和StageIV阶段要求,动力优越、排放低、效率高、故障率低。
★ 科学合理的多自由度机械臂设计,搭配专用撬毛液压锤,可有效满足井下大面积施工作业的撬毛需要。
★ 整机配备FOPS/ROPS安全认证驾驶室,采用电控换挡,驾驶员操作简单驾驶舒适和视野开阔,安全性高。
★ 铰接式专用底盘,四轮驱动,适合在狭窄井下巷道及隧道中作业。
★ 制动系统采用湿式制动车桥制动器,弹簧制动、液压釋放,制动安全、可靠。
★ 驾驶室采用全新一代的智能控制系统,搭配多功能信息显示屏,能记录、分析、处理车辆的各种运行参数,具备故障自我诊断,自动保护等功能。

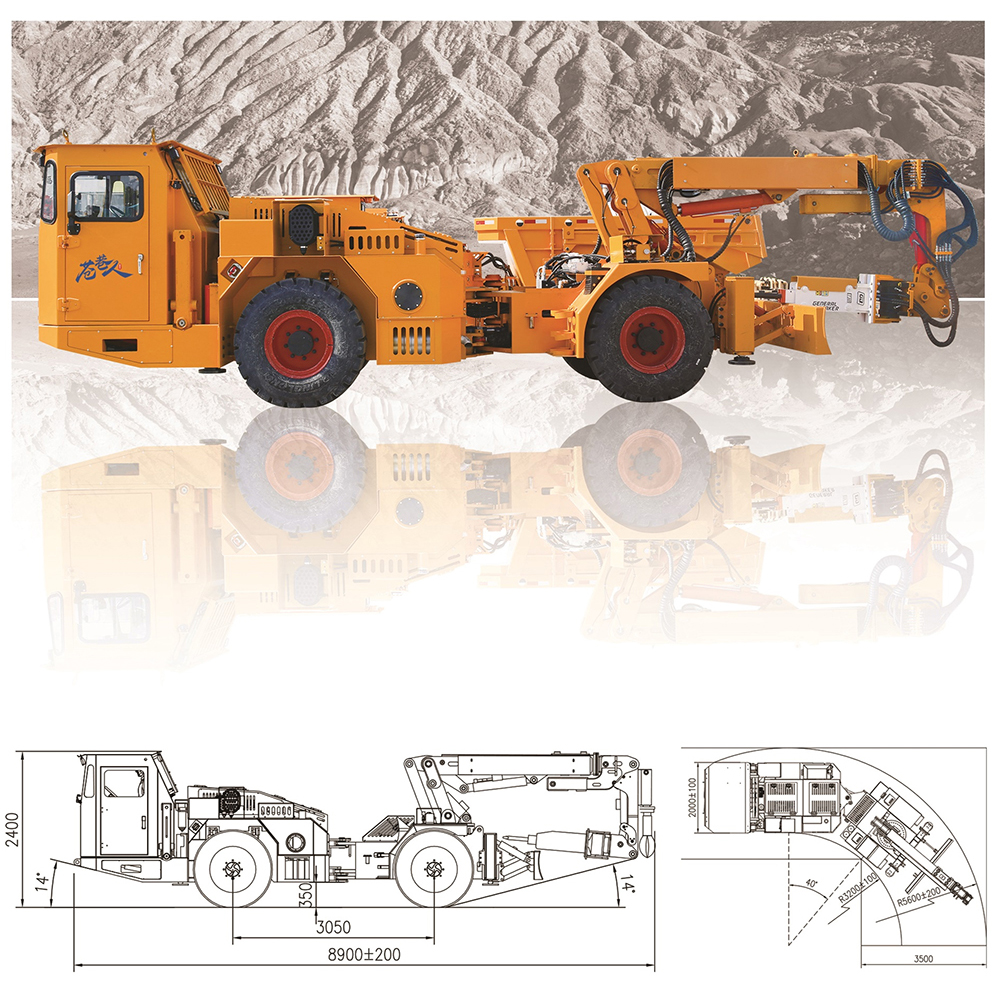

外形尺寸与重量 | |
长度 | 8100mm |
宽度 | 1800mm |
高度 | 2400mm |
重量 | 10000kg |
最高行驶速度 | 10 km/h |
最大爬坡能力 | 14° |
底盘 | |
柴油机 | 81kW, 2200r/min |
QSB3.9-C110 | |
尾气净化 | 尾气催化器 |
传动系统 | 四轮驱动闭式行走系统 |
摆动角 | 后桥摆动±10° |
轮胎 | 10.00-20 |
转向机构 | ±40°铰接转向 |
行走制动 | 前、后桥双回路独立制动 |
驻车制动 | 弹簧制动、液压释放 |
柴油箱容量 | 120L |
安全防护 | |
噪音水平 | <100dB(A) |
可升降驾驶室 | 符合防滚翻防落石要求 |
驾驶室后仰 | 15° |
工作系统 | |
破碎锤 | SB30 |
冲击频率 | 1O-16HZ |
冲击能量 | 350J |
驱动流量 | 25-50L/mi n |
破碎锤工作压力 | 14MPa |
摆臂角度 | ±30° |
钻臂伸缩 | 1150mm |
最大工作高度 | 8000mm |
